多種多樣的杠桿驅動和接線端子，可滿足客戶的不同需求。
緊湊型設計，便于安裝使用。
動作靈敏，使用壽命長，可降低客戶的使用成本。
各種額定參數值可供選擇，滿足客戶的不同需求。
已取得CE,CCC,UL認證，品質值得信賴。
廣泛應用于家用電器，電子設備，汽車電子，自動化領域。

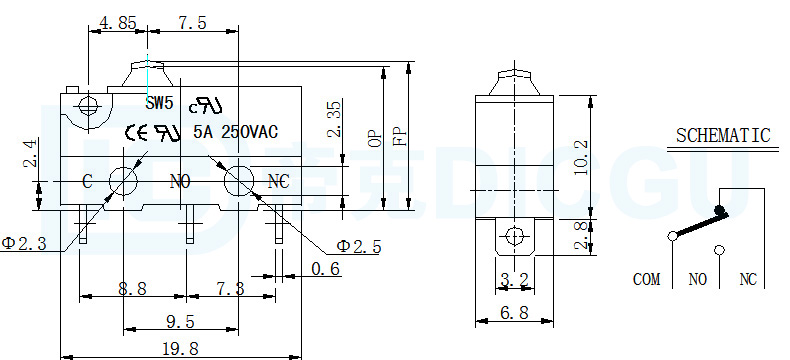

| 類型 | 防水開關,微動開關 | 品名 | SW5-00N-190-C5 |
| 1.1額定電壓 | 250VAC | 1.4操作力(OF) | 190±50gf |
| 1.2額定電流 | 5A | 1.5自由位置(FP) | 12.5±0.5mm |
| 1.3接觸電阻(CR) | ≤100mΩ (初始值) | 1.6動作位置(OP) | 11.5±0.5mm |
| 2.1機械壽命 | 1,000,000 CYCLES | 2.5焊接工藝 | 手工焊 |
| 2.2電氣壽命 | 10,000 CYCLES | 2.6適用溫度) | -25°C - +80°C |
| 2.3絕緣電阻 | ≥100MΩ DC500V(初始值) | 2.7適用濕度 | <85% RH |
| 2.4耐壓強度 | AC1000V 1 minute(初始值) | 2.8 |
| 3 防護等級 | 測試條件及技術要求 | 結論判定 |
| 3.1 防塵≤Φ1.0mm (IP5X) | 試驗樣品以正常使用位置在防塵箱中安裝，按GB4208-1993中第二種類型外殼（開關內腔壓力與周圍大氣壓力相同）進行試驗；試驗應持續8h，期間應將開關通以1h最大額定電流和斷電1h；試驗后，在周圍空氣溫度為（25±10℃）的條件下，將開關通以額定電流5A 250VAC進行溫升測試 | 試驗后，開關應滿足：密封膠帽及開關本體不得出現變形、破損、硬化等老化現象；開關塑膠件上應沒有致使爬電距離和電氣間隙減小到標準值以下的水跡；端子之間及端子與外殼外表面耐電壓強度≥1000V |
| 3.2 防止垂直方向滴水（IPX1） | 將在環境溫度為（70±2℃）的加熱箱內進行240h老化試驗后的樣品立即取出，在（25±10℃）的溫度中放置至少16h后進行防水測試；試驗所使用的清水與試驗時試樣溫差不大于5K（試驗期間不通電）。 | 試驗后，開關應滿足： 1.動作正常； 2.溫升測試≤50K； 3.端子之間及端子與外殼外表 面耐電壓強度≥1000V |
| 3.3 參考標準 及條件 | GB4208-1993/IEC60529-1989《外殼防護等級》 GB15092.1-2003/IEC61058-1:1996《器具開關 第一部分：通用要求》 環境條件：溫度范圍15℃-35℃；相對濕度25%-75%。 | |
